锁紧条

军用模块/印制板锁紧条,可为插箱模块或电路板PCB提供牢固的夹紧力,具有高效的热传导性和抗冲击能力,满足苛刻的环境使用要求。

产品特性
产品型号

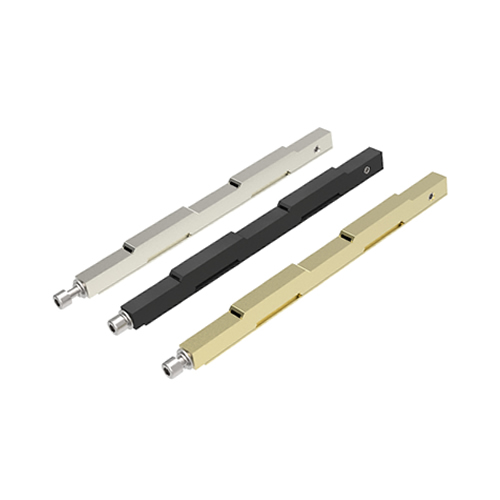

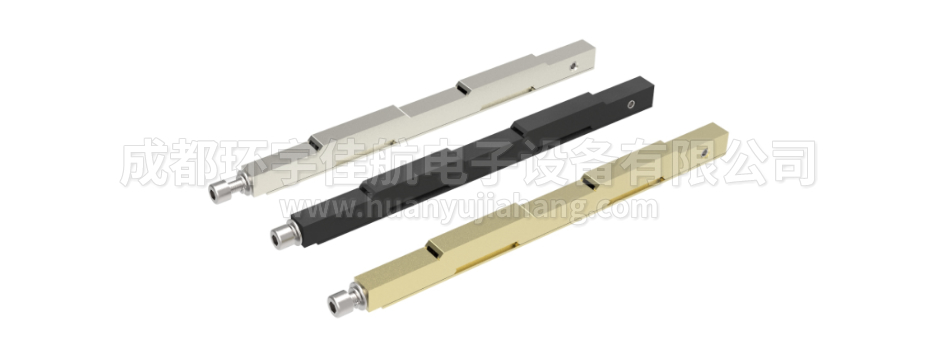

XST-125B1 锁紧条

军用模块/印制板锁紧条,可为插箱模块或电路板PCB提供牢固的夹紧力,具有高效的热传导性和抗冲击能力,满足苛刻的环境使用要求。

  • 长度:125mm
  • 材质:铝合金7075
  • 表处:黑色/金色/本色阳极氧化
  • 重量:14g
详细介绍
XST-190B1 锁紧条

军用模块/印制板锁紧条,可为插箱模块或电路板PCB提供牢固的夹紧力,具有高效的热传导性和抗冲击能力,满足苛刻的环境使用要求。

  • 长度:190mm
  • 材质:铝合金7075
  • 表处:黑色/金色/本色阳极氧化
  • 重量:22g
详细介绍
产品详情

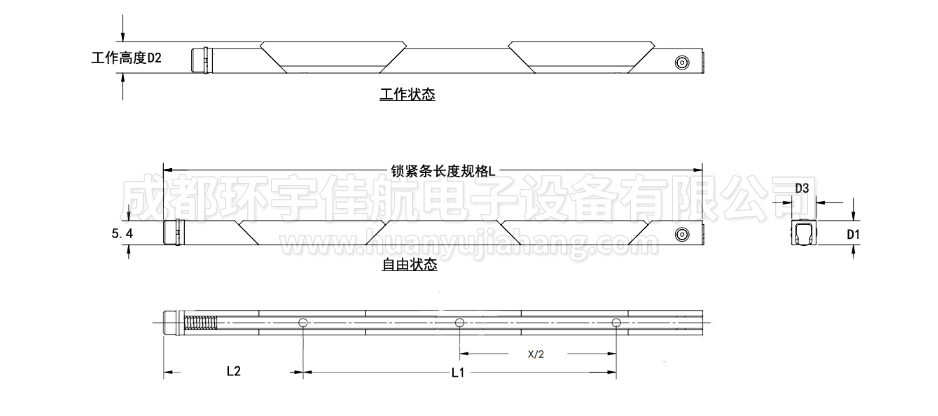

一、外形尺寸

型号 L L1 L2 D1 D2 D3 安装孔 节数 重量(g)
XST-125B1 125 62 37.6 7.2 8.6 6 2-M2 5 14
XST-190B1 190 130 38 7.2 8.6 7.6 2-M2.5 5 22



二、产品选型

1. 在恶劣振动环境下,宜选择军品级锁紧装置,改善安装的边界条件,提高模块或印制板等的谐振频率,提高抗振性能;同时减小接触热阻,提高散热性能。

2. 下表为不同长度规格锁紧条在锁紧力为0.9N·m时的夹持力,可根据被锁紧模块或印制板的重量和承受的工作环境选择合适的规格,建议使用时锁紧装置的锁紧力矩为0.8N·m~1.0N·m。

型号 夹持力N 锁紧力矩N·m 成对使用最大负载kg
XST-90B1 360 0.9 1.2
XST-125B1 600 0.9 1.5
XST-190B1 720 0.9 1.8

3. 一般来说,较大尺寸的模块或印制板等选用尺寸较长的产品,较小尺寸的模块或印制板等选用尺寸较短的规格。对设计有导热条的印制板而言,则锁紧条长度应与导热条尺寸接近。下表为锁紧条与模块或印制板尺寸对应关系,供选用参考。

型号 有导热条(板)印制板 无导热条(板)印制板
XST-90B1 127.0mm(5") 127mm~152.4mm(5"~6")
XST-125B1   152.4mm~177.8mm(6"~7")
XST-190B1 228.6mm(9") 228.6mm~254.0mm(9"~10")



三、安装说明

1. 装有导热条(板)的印制板安装:

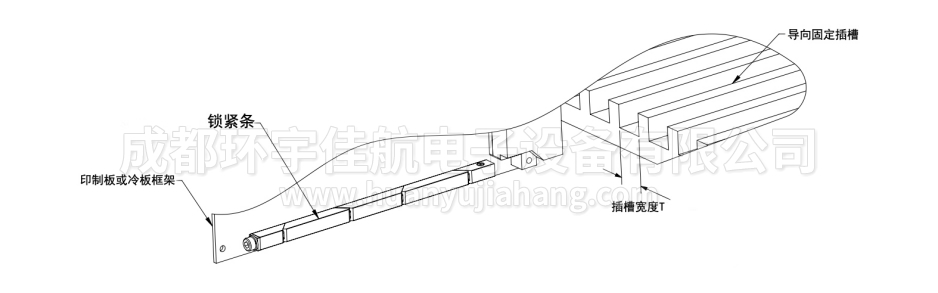

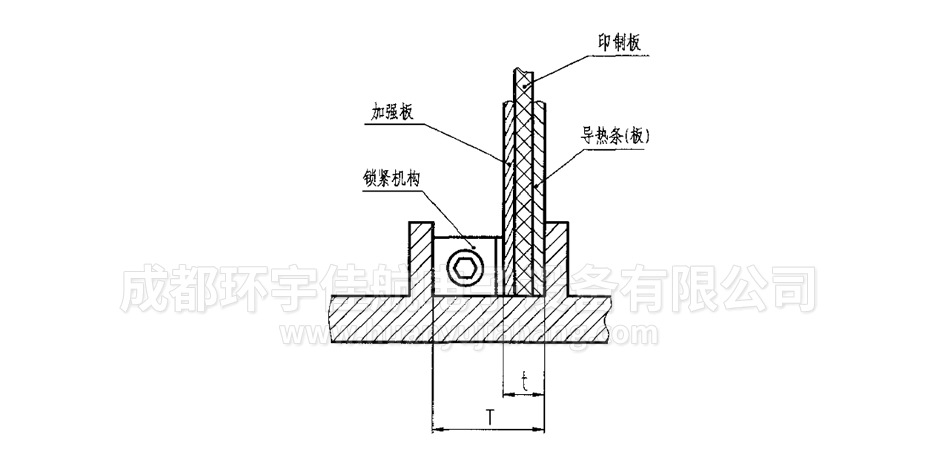

插箱或机架应为装有锁紧条的印制板等提供一个导向固定插槽。它们在插槽内的固定形式下图。槽的宽度T应满足T=t+8mm(±0.1)的要求,且槽的表面光洁度不高于3.2。 其中t为印制板、导热条和加强板等的总厚度,t也可以是金属冷板框架边缘厚度。

2. 装有导热条(板)的印制板安装:

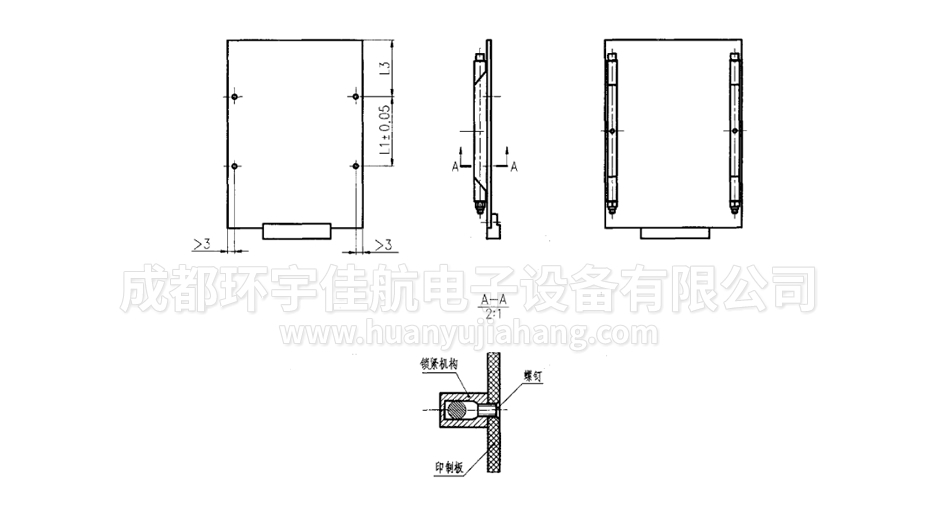

每个锁紧条使用2或3个GB819 M2或M2.5的螺钉(涂胶螺钉)与印制板或冷板框架固定,螺钉推荐长度为t+4mm,固定孔直径φ2.2或φ2.7(沉头孔),安装要求见下图,其中L3供参考。
